| 品牌：ONOSOKKI | 加工定制：否 | 测量范围：1 Hz ～ 20 kHz |
| 适用范围：汽车 | 型号：MP-981 | 产品规格：MP-981 |
| 使用温度范围：－10 ℃～＋70 ℃ | 电源：DC 12±2 V，约 40 mA | 重量：约 80 g（包括两个安装螺母） |
| 可售卖地：全国 |
网上标价为税前价格，有限期截止到2021年12月31日（可能涉及厂家涨价或汇率变动引起价格波动），购买前请与我司确认价格。

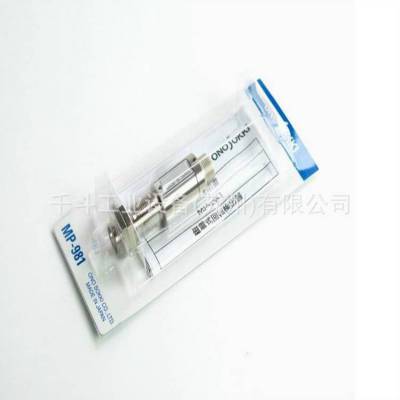

磁电式转速传感器
MP-981
非接触齿轮检测型
这种磁电式转速传感器的内部由磁阻元件、***性磁铁、直流放大器及电压调节器等组成，是磁通响应型传感器（电阻值随磁通大小而变化），从***速到高速（1 ～ 20000 r/min（60 P/R）），以方形波输出。
磁电式转速传感器有以下3种。
MP-981的信号线，延长线及接头等为选购件，而AP-981的信号线为内置抽出式1.9 m（端末为开放式）
特点
检测齿轮
本公司产品有如下规格
齿轮形状模数齿宽材质
| 相当于渐开线齿轮 |
| 0.5 ～ 3 （MP-981）、1 ～ 3 （AP-981） |
| 3 mm以上 |
| 强磁性材料（例：S20C、SS400等，均为日本规格） |
MP-981AP-981检测方法检测齿轮检测距离量程输出方式输出信号输出阻抗适用转速表电 源保护电路使用温度范围耐电压耐振动耐冲击重 量信号线备 注
| 磁阻元件及磁性体齿轮 | 磁阻元件及磁性体齿轮 |
| 強磁体（S20C，SS400等）， 模数 0.5 ～ 3，齿宽 3 mm 以上 | 強磁体（S20C，SS400等）， 模数1 ～ 3，齿宽3 mm 以上 |
| 取决于齿轮的模数 | 取决于齿轮的模数 |
| 1 Hz ～ 20 kHz | 1 Hz ～ 20 kHz |
| 浮式接地 | 浮式接地 |
| 方形波 “ Hi” 电平 ：＋（5±0.5）V以内、 “Lo” 电平：＋0.5 V以下 | 方形波 “ Hi” 电平 ：＋（5±0.5）V以内、 “Lo” 电平：＋0.5 V以下 |
| 约330Ω | 约330Ω |
| TM-3100系列，TM5100等 | |
| DC 12±2 V，约 40 mA | |
| 电源极性保护 | |
| －10 ℃～＋70 ℃ | －10 ℃～＋70 ℃ －10 ℃～＋50 ℃（在10 ％硝酸雾气中） |
| DC 250 V | |
| 1.2mmp-p，30 Hz，1小时，X，Y，Z各方向 （通电时） | |
| 490 m/s2，X，Y，Z方向3转 （不通电的时候） | |
| 约 80 g（包括两个安装螺母） | 约 130 g（包括信号线） |
| 别售（30 m以下，MX-7100/8100系列连接电缆使用时） | 耐硝酸信号线1.9 m，内置抽拉式 |
| ---- | 外形材质为聚碳酸酯，防水型，相应于防水型JIS C0920保护等级IPX7。耐酸型硝酸雾状气氛中可以使用。 |
* 60 P/R 的检测齿轮使用时，相应于转速20,000 r/min 的检测频率为20 kHz。
连接信号电缆
MX-7105（一端紧压片端子，一端R03端子） 5 m
MX-7110（一端紧压片端子，一端R03端子） 10 m
MX-7115（一端紧压片端子，一端R03端子） 15 m
MX-7120（一端紧压片端子，一端R03端子） 20 m
MX-8105（两端R03端子） 5 m
MX-8110（两端R03端子） 10 m
MX-8115（两端R03端子） 15 m
MX-8120（两端R03端子） 20 m
