| 原产国/地区：日本 | 是否进口：是 | 订货号：DG-0010 |
| 加工定制：否 | 货号：DG-0010 | 品牌：ONOSOKKI |
| 型号：DG-0010 | 是否跨境出口专供货源：否 | 规格：DG-0010 |
| 颜色：黑色 |
网上标价为税前价格，有限期截止到2021年12月31日（可能涉及厂家涨价或汇率变动引起价格波动），购买前请与我司确认价格。

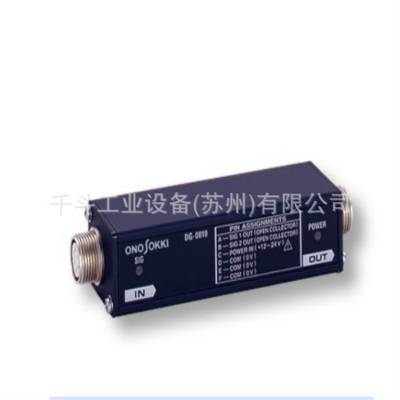

这是将线性规传感器GS/BS系列的二相信号(TTL)输出转换为集电极开路输出(DG-0010)和线路驱动器输出(DG-0020)的信号转换器。可以
通过信号转换器直接连接到定序器（PLC）*等。远距离传输也是可能的。
特征
23 (W) x 29 (H) x 108 (L) mm，可以紧凑地安装在控制面板等上。
（请
自行准备 DIN 导轨安装套件。使用Takachi Denki Kogyo Co., Ltd.（CKD-80：用于 32/35 mm））
- 宽电源
直流 12 至 24 V (120 mA / 12 V)
兼容GS/BS系列传感器*不包括GS-3800系列
输入频率范围为 DC 至 300 kHz，对应传感器的高速响应。
- 集电极开路输出 (DG-0010)
您可以直接连接到音序器。不需要仪表计数器。
- 线路驱动器输出 (DG-0020)
对200m以上的长距离传输有效。(相当于 RS-422A)
*PLC（可编程控制器）
连接示例
将 DG-0010 / 0020 连接到顺控器 (PLC) 时的规格注意事项
■ 线性规传感器的输出信号为4 μm（1 μm分辨率）和40 μm（10 μm分辨率）的脉冲信号。
PLC 侧需要以下函数以 1 μm 和 10 μm 为单位进行读取。
（线性规传感器的电源，5 V 100 mA，由 DG-0010 / 0020 提供。）
序列器侧（PLC）需要
4倍乘功能
输出电压（信号转换盒用） DC 12～24V（120mA/12V）
■ DG-0020 与顺控器 (PLC) 之间的距离延长 30 m 以上时
电缆材料：将 D5（复合 5 芯乙烯基电缆）更改为 R6（双绞线电缆）。
（MX-700 / 7100 系列使用 D5。）当
信号远距离传输时，很容易受到噪声的影响，因此这是为了抑制影响。
规格
DG-0010
（集电极开路输出）DG-0020
（线路驱动器输出）自适应仪表传感器放大格式信号波形输入电平嗨级别低电平输入阻抗频率范围连接器（容器）兼容连接器（插头）仪表传感器电源输出格式耐压灌电流剩余电压输出电压 嗨级别低电平连接器（容器）兼容连接器（插头）电源部分电源电压目前的消费使用环境工作温度限制储存温度范围外形尺寸大量的选项
GS/BS系列线性传感器（GS-3800系列不兼容） 输入部分 2 通道波形整形 方波90度相位差信号 3 至 5.25 V 0 至 1.4V 约 47 kΩ DC ~ 300 kHz（使用小野测器传感器时） R03-R6F R03-PB6M 或 R04-PB6M（防水型） DC 5 V 100 mA（提供给传感器） 输出部分 集电极开路输出 线路驱动器输出 30 伏 --- 100 毫安 --- 1 V 或*** --- --- +2.5 V 或更高 --- +0.5V 或*** R03-R6M R03-PB6F 一般规格 直流 12-24 伏 80 mA 或***（在 12 V DC 时） 120 mA 或更少（在 12 V DC 时） 0-40℃ -10 至 55°C 23（宽）x 29（高）x 108（长）毫米 约 100 克
输出线
MX-7105(5 m)
MX-7110(10 m)
MX-7115(15 m)
MX-7120(20 m)
其他在一侧有压接端子
延长线（传感器用）
AA-8801(5 m)
AA-8802(10 m)
AA-8803(20 m)
AA-8804(30 米)
