| 原产国/地区：日本 | 是否进口：是 | 订货号：DG-4320 |
| 加工定制：否 | 货号：DG-4320 | 品牌：ONOSOKKI |
| 型号：DG-4320 | 计数范围：0 至 ± 19999（选择 0.5 ?m 分辨率时，***位仅显示 0 或 5）pcs | 是否跨境出口专供货源：否 |
| 规格：DG-4320 |
网上标价为税前价格，有限期截止到2021年12月31日（可能涉及厂家涨价或汇率变动引起价格波动），购买前请与我司确认价格。

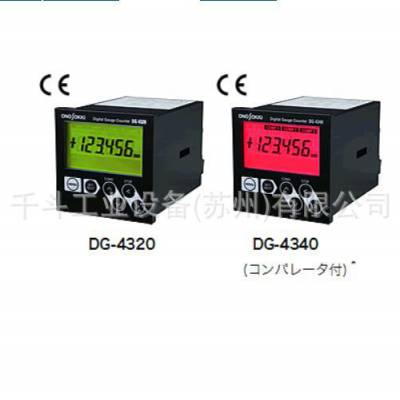

数显计数器
DG-4320
DG-4340带比较器
数字仪表计数器DG-4320 / 4340 输入来自线性仪表传感器的信号，并***测量和显示尺寸和位移。增加了测量所需的新功能，例如计算功能和条件存储功能，这对于生产现场的在线测量非常有用。
DG-4320具有各种算术功能的BCD输出功能，DG-4340具有各种算术功能的BCD输出功能和比较器功能。
(*) DG-4340 的显示示例（红色）是针对比较器 NG 判断的情况。当判断为 OK 时，将与 DG-4320 一样显示为绿色。
特征
乘法切换功能：使用输入脉冲切换到1、2、4乘法
系数设置功能：测量值乘以任意值显示
偏置设置功能：测量值加上任意值显示
小数点位置 更改功能：小数点位置可更改与传感器分辨率无关
计算显示功能：计算测量过程中的MAX值，MIN值和RANGE值（MAX-MIN）显示
面板条件记忆：计数器中的系数，偏移设置值等所有可以的设置值在 4 种条件下保存
应用实例
通过 3ch OK / NG 比较器功能判断通过 / 失败
您可以通过检测螺钉的高度来检查螺钉的松紧度。由于配备了 3 个通道的 OK/NG 比较器，因此它可以处理 3 种不同尺寸的螺钉。
通过 3ch OK / NG 比较器功能判断通过 / 失败
在零件的平面度检测中，传感器贴在目标上并旋转一次。您可以通过查看 RANGE 值 (MAX-MIN) 轻松测量平坦度。
通过脉冲计数器功能测量长度
纸张或钢板的长度使用安装在进纸辊上的旋转编码器进行测量。编码器输出的脉冲可以通过乘法切换功能和系数设置功能转换为长度。
BCD输出功能自动判别
确定加工零件的尺寸是否在标准范围内。BCD 输出可以导入到定序器中并按测量值***。
BCD输出
一般来说，DG-4320 / 4340 的 BCD 输出相当于 DG-4140 的引脚分配和连接器。然而，由于它具有新功能，因此它使用了传统产品中的空销。此外，DG-4240 / 4280 上没有比较器输出端子。
别针信号内容别针信号内容DG-4120DG-4140DG-4240DG-4280DG-4320 / 4340
| 1 | × 10 10BCD 输出 | 19 | 4 × 104 | ||||
| 2 | 2 × 100 | 20 | 8 × 104 | ||||
| 3 | 4 × 100 | 21 | 数控 | 开始输入 | 较低的输出 | 预设1 | 开始输入 |
| 四 | 8 × 100 | 22 | 数控 | 停止输入 | 正常输出 | 预设2 | 停止输入 |
| 五 | 1 x 101BCD 输出 | 23 | 数控 | 数控 | 上输出 | 预设3 | 显示切换输入1 |
| 6 | 2 × 101 | 24 | 数控 | 数控 | 数控 | 预设4 | 显示切换输入2 |
| 7 | 4 × 101 | 二十五 | 极性输出 + | ||||
| 8 | 8 × 101 | 26 | 极性输出- | ||||
| 9 | 1 x 102BCD 输出 | 27 | DP 0.00 | 小数点 1 | |||
| 十 | 2 × 102 | 28 | DP 0.000 | 小数点 2 | |||
| 11 | 4 × 102 | 29 | 数控 | 1 x 105BCD 输出 | |||
| 12 | 8 × 102 | 30 | 错误输出 | ||||
| 13 | 1 x 103BCD 输出 | 31 | 保持输入 | ||||
| 14 | 2 × 103 | 32 | 复位输入 | ||||
| 15 | 4 × 103 | 33 | 忙输入 | ||||
| 16 | 8 × 103 | 34 | 数控 | 比较器门输入 | 比较器门输入 | 数控 | 比较器门输入 |
| 17 | 1 x 104BCD 输出 | 35 | 打印命令输出 | ||||
| 18 | 2 × 104 | 36 | 常见的 | ||||
BCD外部信号输入/输出推荐接口
输出信号接口电路
外形规格
型号名称显示方式显示范围合格传感器分辨率切换输入信号输入频率范围显示号码类型计算功能数字输出比较器面板状态记忆功能外形尺寸/质量电源电压工作温度限制储存温度范围选项
| DG-4320 | DG-4340 |
| LCD显示 段式、点阵复合显示 2色背光 6位显示 | |
| 0 至 ± 19999（选择 0.5 µm 分辨率时，***位仅显示 0 或 5） | |
| 我们的线性表传感器（不包括 GS-3800 系列）* 1 我们的传感器（编码器等）的两相和一相方波电压输出类型 传感器 电源输出 DC 5 V ± 10%, 200 mA | |
| 从 0.5 µm、1 µm 和 10 µm* 2 中选择 | |
| 2相相位差方波、1相方波（支持切换内部设置） | |
| 直流 ~ 300 kHz | |
| 瞬时值、值、最小值、范围值（值-最小值） | |
| 偏置功能 系数功能 乘法切换功能 小数点位置变更功能 | |
| BCD 输出 更新时间 10 ms 集电极开路输出（正/负逻辑可切换） | |
| ― | 3段，半导体继电器型 上、下比较器和 OK / NG比较器设置切换 背光变为红色 |
| 设置参数保存在计数器内（4种条件） | |
| 72 (W) x 72 (H) x 114 (D) 毫米 / 约 320 克 | |
| 交流 100-240 伏 | |
| 0 ℃ ～ + 40 ℃ 约 6 VA (AC 100 V) | |
| -10℃～+55℃ | |
| DG-0430 电源选项（DC 12 V 150 mA） ¥ 39,000（含税¥ 42,900） AA-8101 BCD 电缆 3 m（用于 DA-4130 D / A 转换器） ¥ 15,000（含税¥ 16,500） AA -8103 BCD 电缆 3 m（用于连接 RQ-1410 打印机） ¥ 15,000（含税¥ 16,500） AA-8107 BCD 电缆 3 m（一侧开放） ¥ 12,000（含税¥ 13,200） AX-2050N 电源线m (AC100V) ¥ 2,500 (¥ 2,750含税) | |
| * 1 使用 DG-4300 系列和 BS-102 系列（已停产）时，请与我们联系。 *2 传感器类型选择编码器时，不显示单位和小数点。 （小数点可通过“小数点位置设置功能”显示） |
