| 品牌：CREVIS | 传输速率：100Mbps | 货号：GL-9078 |
| 型号：GL-9078 | 设备类型：网管交换机 | 传输模式：1 |
| 端口数：16口-48口 | 外形尺寸：22毫米×109毫米×70毫米mm | 馈电电压：电源电压：标称 24Vdc，2 级V |
| 交换器类型：普通交换器 |
因汇率变化，本产品标注价格为参考价格，不是最终卖价。如需购买请与客服联系。
- 提供各种工业协议（MODBUS TCP、EtherNet IP、PROFINET、EtherCAT、CC-Link IE、CC-Link IE Field Basic、DeviceNet、PROFIBUS、MODBUS RS485、CC-Link、CanOpen、BACnet、MODBUS RTU） - 超过 90 个
类型 各种 IO 模块的构成和提供（通用型数字输入模块、韩国*** 32 点片式 I/O 模块、ERNI 型连接器输入/输出模块） - 紧凑的尺寸和片式模块扩展方法，有效利用空间 - 考虑用户的
可拆卸
端子方便性 通过提供分块方式，为工人在接线和安装电场时提供轻松便捷的工作环境

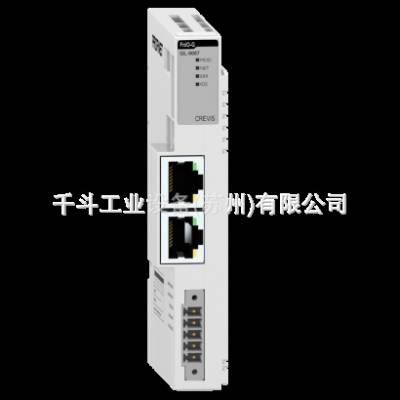

| 接口规范，GL-9087（PROFINET 网络适配器） | |
|
适配器类型 |
从节点（Profinet） |
| 协议 | 工业以太网 |
| 限度。扩展模块 | 10 个插槽 |
| 限度。输入/输出数据大小 |
限度。输入128字节/输出128字节 |
| 公交线路长度 | 使用双绞线 CAT5 UTP/STP 距离以太网集线器/交换机长达 100m |
| 限度。节点 | 受 Profinet 规范限制。 |
| 波特率 | 100Mbps，自动协商，全双工 |
| 接口连接器 | RJ-45插座*2个 |
| IP 地址设置 | 通过主设备软件 |
| 应用内购买模式 |
当 DIP 开关 1 至 8 设置为 254 或 255 时 （仅使用 Internet Explorer/推荐版本 11） |
|
指标 |
4 个 LED 1 绿色/红色，模块状态 (MOD) 1 绿色/红色，网络状态 (NET) 1 绿色/红色，错误状态 (ERROR) 1 绿色/红色扩展 I/O 模块状态 (IOS) 2 个 LED（每个 RJ45 连接器） 1 黄色，链接/活动 1 绿色，未使用 |
| 模块位置 | G 系列系统左侧的启动模块 |
| 一般规格 | |
| UL 系统电源 | 电源电压：标称 24Vdc，2 级 |
| 系统电源 |
电源电压：标称 24Vdc 供电电压范围：15~28.8Vdc 保护：反极性保护 |
| 功耗 | 24Vdc 时典型值为 55mA |
| I/O 模块电流 | 1.0A@5Vdc |
| 隔离 |
系统电源到内部逻辑：非隔离 |
| UL 现场电源 | 电源电压：标称 24Vdc，2 级 |
| 现场电源 |
电源电压：典型值 24Vdc（ 30Vdc） * 现场功率范围因 IO 模块系列而异。 请参阅 IO 模块规格。 |
| 限度。电流场电源触点 | 直流 8A |
| 接线 | I/O 电缆长度2.0(AWG 14) |
| 扭矩 | 0.8 牛米（7 磅英寸） |
| 重量 | 76克 |
| 模块尺寸 |
22毫米×109毫米×70毫米 |
| 环境条件 | 请参阅‘1.环境规范' |
| 引脚号 | 信号说明 |
| 一 | 系统电源，24V |
| 2 |
系统电源、接地 |
| 3 | FG |
| 4 | 现场电源、接地 |
| 5 |
现场电源，24V |
