| 是否进口：是 | 品牌：crevis | 是否支持加工定制：否 |
| LCD显示更新：无 | 安装方式：固定式 | 包装规格：盒装 |
| 材质：塑料 | 操作方式：控制器 | 测定时间：1s |
| 测量时间：1s |

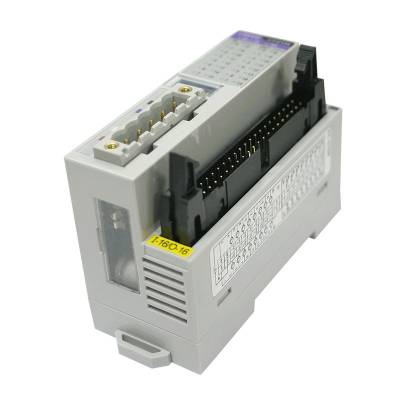

韩国crevis I/O模块 CT-C134 支持通讯协议DeviceNet
主要特征
- 支持通讯协议DeviceNet
- 支持内部终端电阻，无需外部安装终端电阻
- 使用40针Hirose头型连接器提供32个相同尺寸的触点
CT-C134 输入规格
输入数量
16 点，源类型
表示 1 LED/1点
输入电压 标称24Vdc、11~28.8Vdc
限度。断态电压 5V直流
分钟。通态电压 9V直流
输入信号延迟 <0.5毫秒
输入阻抗 约5.4KΩ
接口规格
输出数量 16点，水槽型
表示 1 LED/1点
输出负载电流 限度。0.***/1点，8A/全部
输出电压 标称24Vdc，11~28.8Vdc可选
电压降（导通状态） 限度。0.3V直流
漏电流（关闭状态） 限度。50微安
输出信号延迟 <0.3毫秒
保护 短路保护、过温保护、过流限制
一般规格
功耗 限度。110mA@5.0Vdc
隔离 DeviceNet 到内部逻辑：非隔离
内部逻辑到 I/O 驱动程序：隔离
系统电源 电源电压：标称 24Vdc
电源电压范围：11~28.8Vdc
保护：电流限制、反极性保护
输入/输出电源 电源电压：24Vdc 标称
电源电压范围：11~28.8Vdc
重量 限度。200克
模块尺寸 35毫米×80毫米×55毫米
模块安装 DIN 导轨或支架（CT-BRACKET，可选），待定
与 I/O 连接器配合
有许多供应商可供
选择。待定
引脚号 描述 引脚号 描述
40 输入通道0 39 输入通道8
38 输入通道1 37 输入通道9
36 输入通道2 35 输入通道10
34 输入通道3 33 输入通道11
32 输入通道4 31 输入通道12
30 输入通道5 29 输入通道13
28 输入通道6 27 输入通道14
26 输入通道7 25 输入通道15
24 接地 23 接地
22 24V直流 21 24V直流
20 输出通道0 19 输出通道8
18 输出通道1 17 号 输出通道9
16 输出通道2 15 输出通道10
14 输出通道3 13 输出通道11
12 输出通道4 11 输出通道12
10 输出通道5 9 输出通道13
8 输出通道6 7 输出通道14
6 输出通道7 5 输出通道15
4 接地 3 接地
2 24V直流 一 24V直流
